產品規格

>> System

Processor                           LGA1150 Intel Core i3/i5/i7/Pentium/Celeron processor (Haswell/Haswell Refresh)

Chipset                               Intel H81 PCH

DRAM                                  2 x 240pin DDR3/DDR3L 1333/1600MHz DIMM up to 16GB

BIOS                                   8MB AMI BIOS ROM

Power Supply                     Standard ATX power connector from Backplane, Support AT/ATX Mode Power on

Watchdog                           Watchdog timer function

Dimension                           338mm x 122mm

>> I/O Ports

HDD                                    1 x SATA 2.0 + 2 x SATA 3.0 ports

SSD                                    1 x mSATA Slot (Share Mini-PCIe slot)

Serial Port                          1x RS232 + 1x RS232/422/485

Parallel                               1 x LPT port

Audio                                  Realtek ALC887 for Line-Out/Line-In/Mic

LAN                                     2 x Intel Gigabit Ethernet Controller (i217-LM + i210-AT)

USB                                     4 x USB2.0 + 2 x USB3.0

Digital I/O                           1 x 8bits Digital I/O Connector

Expansion                          1 x Mini-PCIe Slot (Share mSATA slot)

>> Display

VGA                                     Up to 1920 x 1080 maximum Resolution

DVI-D                                  Up to 1920 x 1200 maximum Resolution

>> Environment

Operation Temperature       0°~60°C

Humidity                              10~90%

Model                               Description

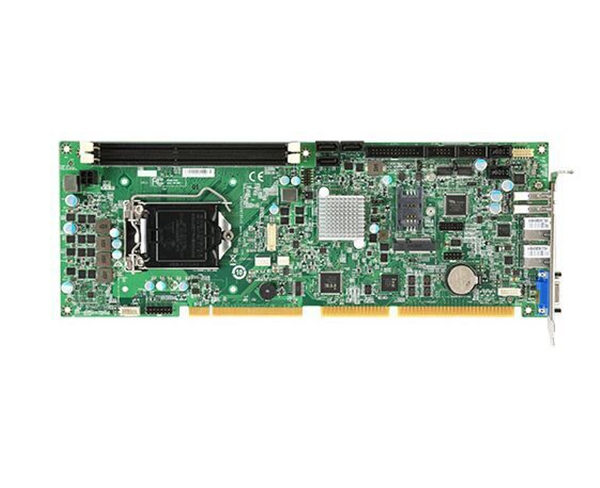

SYS81820VGGA                  Intel H81 PICMG1.0 Full CPU card w VGA/DVI/2GbE/Mini-PCIe

SYS81820VGA                    Intel H81 PICMG1.0 Full CPU card w VGA/DVI/GbE
